Diagrama OBD2 Chrysler: pines, ubicación y voltajes
El conector de diagnóstico OBD-II de Chrysler tiene 16 pines y sigue la norma SAE J1962: la forma y la numeración son idénticas en todas las marcas. Lo que cambia de un Chrysler a otro coche es dónde se ubica el conector y qué protocolo usa para comunicarse según el año. Abajo tienes la función de cada pin, la ubicación real del conector y los protocolos.

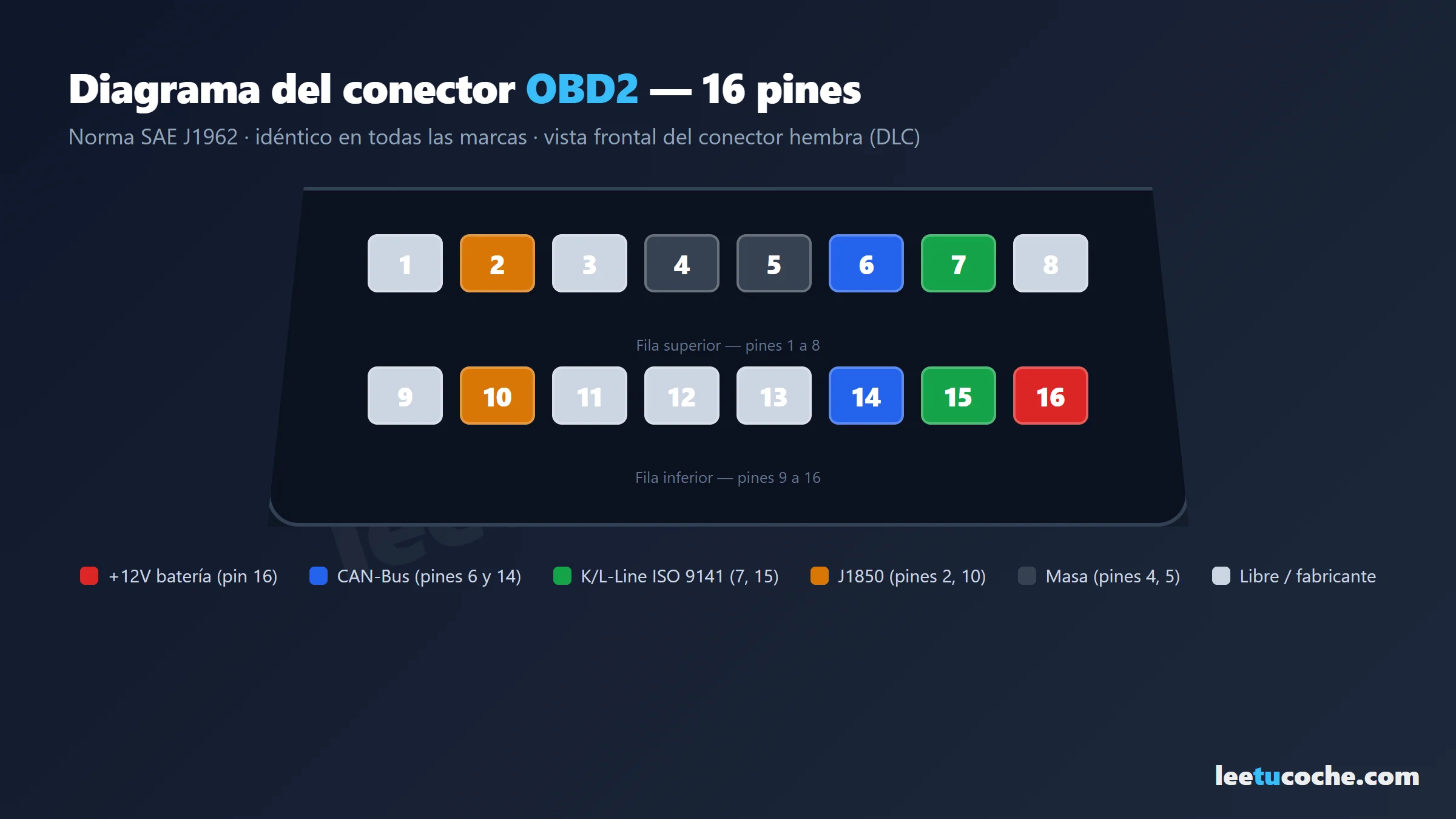

Diagrama interactivo del conector OBD2
Pulsa cada pin para ver su función, voltaje y protocolo.
Alimentación permanente de +12 V desde la batería (incluso con el contacto quitado). Alimenta el escáner.
Pulsa o pasa el ratón por cada pin del conector de tu Chrysler para ver su función.
Función de los 16 pines del conector OBD2
| Pin | Función | Tipo |
|---|---|---|
| 1 | Discrecional del fabricante | Libre |
| 2 | J1850 Bus+ (SAE) | J1850 |
| 3 | Discrecional del fabricante | Libre |
| 4 | Masa de chasis | Masa |
| 5 | Masa de señal | Masa |
| 6 | CAN-H (ISO 15765-4) | CAN-Bus |
| 7 | K-Line (ISO 9141-2 / KWP2000) | K/L-Line |
| 8 | Discrecional del fabricante | Libre |
| 9 | Discrecional del fabricante | Libre |
| 10 | J1850 Bus− (SAE) | J1850 |
| 11 | Discrecional del fabricante | Libre |
| 12 | Discrecional del fabricante | Libre |
| 13 | Discrecional del fabricante | Libre |
| 14 | CAN-L (ISO 15765-4) | CAN-Bus |
| 15 | L-Line (ISO 9141-2) | K/L-Line |
| 16 | +12 V de batería (permanente) | Alimentación |
¿Dónde está el conector OBD2 en un Chrysler?
En los modelos Chrysler, el conector OBD2 suele encontrarse debajo del salpicadero, en el lado del conductor. Es accesible sin desmontar piezas y, por norma, está a menos de un metro del volante. Si no lo ves a la primera, revisa detrás de tapas embellecedoras o del cenicero.
Aplica a los Chrysler más comunes en taller: Chrysler 300C, Chrysler Voyager, Chrysler PT Cruiser, Chrysler Sebring.
Protocolos de comunicación OBD2 en Chrysler
Los modelos americanos antiguos usaban el protocolo SCI/J1850; desde 2008, CAN-Bus.
Desde 2008, todos los vehículos usan obligatoriamente CAN-Bus (ISO 15765-4) sobre los pines 6 y 14. Los modelos anteriores pueden usar ISO 9141-2 o KWP2000 (ISO 14230, K-Line en el pin 7) y, en algún caso, J1850.
En EE. UU. el OBD-II es obligatorio en todos los turismos desde 1996.
