El conector OBD2 de Toyota sigue el estándar SAE J1962 con 16 pines distribuidos en forma trapezoidal (tipo D). Toyota implementó el sistema OBD-II en Europa desde 2001, utilizando principalmente el protocolo CAN (ISO 15765-4) para la comunicación de diagnóstico. A continuación encontrarás el diagrama interactivo, la función de cada pin y la ubicación del puerto en diferentes modelos.
Diagrama Interactivo del Conector OBD2
👆 Haz clic en cualquier pin para ver su función detallada
Comunicación (CAN/ISO)
Alimentación +12V
Masa (GND)
No utilizado en Toyota

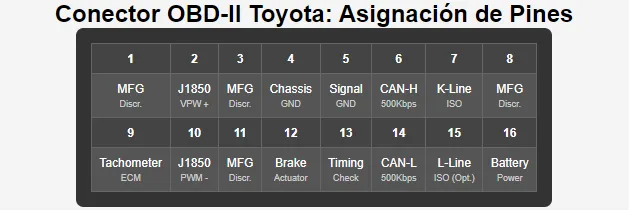

Tabla Completa de los 16 Pines OBD2
| Pin | Función | Protocolo | Uso en Toyota |
|---|---|---|---|
| 1 | Reservado fabricante | — | No utilizado |
| 2 | J1850 Bus+ (PWM/VPW) | SAE J1850 | No utilizado por Toyota |
| 3 | Reservado fabricante | — | No utilizado |
| 4 | Masa chasis (GND) | Todos | ✓ Conexión a carrocería |
| 5 | Masa señal (SGND) | Todos | ✓ Referencia de señal |
| 6 | CAN High (CANH) | ISO 15765-4 | ✓ Línea dominante CAN |
| 7 | K-Line (ISO 9141) | ISO 9141-2 | ✓ Modelos pre-2001 |
| 8 | Reservado fabricante | — | No utilizado |
| 9 | Reservado fabricante | — | No utilizado |
| 10 | J1850 Bus- (PWM) | SAE J1850 | No utilizado por Toyota |
| 11 | Reservado fabricante | — | No utilizado |
| 12 | Reservado fabricante | — | No utilizado |
| 13 | Reservado fabricante | — | No utilizado |
| 14 | CAN Low (CANL) | ISO 15765-4 | ✓ Línea recesiva CAN |
| 15 | L-Line (ISO 9141) | ISO 9141-2 | ✓ Inicialización ISO |
| 16 | Batería +12V (VBAT) | Todos | ✓ Alimentación permanente |
Información técnica
El bus CAN de Toyota opera a 500 kbps (CAN High-Speed) para el diagnóstico OBD2. La tensión diferencial entre CAN High y CAN Low es de aproximadamente 2V en estado dominante y 0V en estado recesivo.
Ubicación del Conector OBD2 por Modelo Toyota
La ubicación del puerto de diagnóstico varía según la serie y generación. En todos los casos se encuentra en el habitáculo, lado del conductor, accesible sin herramientas.
Toyota Corolla (E110/E120/E140/E170/E210)
1997 – presente
Bajo el salpicadero izquierdo, junto a la columna de dirección.
Toyota Camry (XV20/XV30/XV40/XV50/XV70)
1996 – presente
Debajo del volante, zona inferior del panel de instrumentos.
Toyota RAV4 (XA10/XA20/XA30/XA40/XA50)
1994 – presente
Panel lateral izquierdo bajo salpicadero.
Toyota Prius (XW10/XW20/XW30/XW50)
1997 – presente
Bajo el volante, zona central-izquierda del salpicadero inferior.
Toyota Land Cruiser (J100/J200)
1998 – presente
Junto al pedal del freno de estacionamiento o bajo panel izquierdo.
Bajo el salpicadero izquierdo, junto a la columna de dirección. Visible sin quitar tapas.
Toyota Serie 3 (E46/E90/F30/G20)
1998 – presente
Debajo del volante, en la zona inferior del panel de instrumentos. E46 puede tener tapa protectora.
Toyota Serie 5 (E39/E60/F10/G30)
1995 – presente
E60/F10: detrás de tapa lateral izquierda junto al pedal. G30: bajo salpicadero sin tapa.
Toyota Serie 7 (E38/E65/F01/G11)
1994 – presente
Panel lateral izquierdo bajo salpicadero. Algunos modelos requieren retirar tapa decorativa.
Toyota X3 (E83/F25/G01)
2003 – presente
Bajo el volante, zona central-izquierda del salpicadero inferior. Acceso directo.
Toyota X5 (E53/E70/F15/G05)
1999 – presente
Junto al pedal del freno de estacionamiento o bajo panel izquierdo según generación.
Toyota X6 (E71/F16/G06)
2008 – presente
Similar al X5. Panel lateral izquierdo o zona del reposapiés del conductor.
Toyota Z4 (E85/E89/G29)
2002 – presente
Bajo salpicadero izquierdo, muy accesible. En G29 puede estar más oculto hacia el centro.
Nota importante
En algunos modelos, el conector puede estar parcialmente oculto o girado. Si no lo encuentras en la posición habitual, busca hacia el centro del vehículo o consulta el manual del propietario para tu modelo específico.
Evolución de Protocolos OBD2 en Toyota
1996 – 2003
ISO 9141-2
Modelos Toyota de este período utilizan este protocolo para diagnóstico OBD2.
2004 – 2007
Transición a CAN (ISO 15765-4)
Modelos Toyota de este período utilizan este protocolo para diagnóstico OBD2.
2008 – presente
CAN exclusivo (ISO 15765-4)
Modelos Toyota de este período utilizan este protocolo para diagnóstico OBD2.
2001 – 2007
Transición a CAN (ISO 15765-4)
Implementación gradual del protocolo CAN junto con ISO 9141. La mayoría de modelos desde E46 fase 2 y E39 final ya incorporan CAN completo.
2008 – presente
CAN exclusivo (ISO 15765-4)
Todos los Toyota modernos usan exclusivamente CAN a través de los pines 6 y 14. Compatible con cualquier escáner OBD2 genérico y software como ISTA+, Carly o BimmerCode.
Escáneres Compatibles con Toyota
Diagnóstico OBD2 Genérico
Cualquier escáner compatible con protocolo CAN funciona para lectura de códigos de motor, datos en tiempo real y borrado de DTCs genéricos:
📱
ELM327
Genérico
📱
Autel AL619
Genérico
📱
Launch CRP123
Genérico
📱
OBDLink MX+
Genérico
🔌
Autel AL619
Profesional
🔌
Launch CRP123
Multimarca
📱
OBDLink MX+
Premium Bluetooth
Diagnóstico Completo Toyota
Para acceder a todos los sistemas (airbag, ABS, climatización, codificación), se requiere software específico:
💻
Techstream
Específico Toyota
💻
Autel MaxiSys
Específico Toyota
💻
Launch X431
Específico Toyota
💻
Carista
Específico Toyota
📱
Carly for Toyota
App + adaptador
📱
BimmerCode
Codificación
🔌
Autel MaxiSys
Profesional
Preguntas Frecuentes
En la mayoría de los Toyota, el conector OBD2 se encuentra en la zona inferior del salpicadero, lado del conductor, cerca de la columna de dirección. En algunos modelos como la Serie 5 (E60/F10) puede estar detrás de una tapa en el panel lateral izquierdo. En los X5 y X6 suele ubicarse junto al pedal del freno de estacionamiento. Consulta la sección «Ubicación por modelo» para encontrar la posición exacta en tu Toyota.
Toyota utiliza el protocolo CAN (ISO 15765-4) en todos sus vehículos fabricados desde 2001 para el mercado europeo. Los modelos anteriores a 2001, o fabricados entre 1996-2000, pueden usar ISO 9141-2 o el sistema propietario Toyota DS/DS2. El protocolo CAN opera a través de los pines 6 (CAN High) y 14 (CAN Low) del conector OBD2 a una velocidad de 500 kbps.
Toyota utiliza los siguientes pines estándar OBD2: Pin 4 (masa chasis), Pin 5 (masa señal), Pin 6 (CAN High), Pin 14 (CAN Low) y Pin 16 (+12V batería). Adicionalmente, los modelos más antiguos pueden usar el Pin 7 (K-Line) y Pin 15 (L-Line) para el protocolo ISO 9141. Toyota no utiliza pines propietarios adicionales para el diagnóstico OBD2 básico.
Depende del nivel de diagnóstico que necesites. Para diagnóstico OBD2 genérico (motor, emisiones), cualquier escáner compatible con CAN funciona correctamente: ELM327, Launch CRP123, Autel AL619, etc. Para diagnóstico completo de todos los sistemas Toyota (airbag, ABS, dirección, climatización, codificación), necesitas herramientas específicas como Toyota ISTA+, Carly for Toyota, BimmerCode, o equipos profesionales como Autel MaxiSys con licencia Toyota.
Toyota implementó OBD2 en todos sus vehículos vendidos en Europa desde el año 2001 (obligatorio por directiva Euro 3). En Estados Unidos, la implementación fue obligatoria desde 1996. Los modelos Toyota fabricados entre 1996-2000 en Europa pueden tener OBD2, el sistema propietario Toyota DS/DS2, o ambos dependiendo del mercado de destino. Para confirmar la compatibilidad, revisa si tu Toyota tiene el conector de 16 pines tipo D bajo el salpicadero.
Las causas más comunes son: (1) El escáner no es compatible con protocolo CAN – verifica que soporte ISO 15765-4. (2) El contacto no está dado – el pin 16 debe tener +12V. (3) Conexión floja o pines dañados – revisa el estado del conector. (4) Toyota anterior a 2001 – puede usar protocolo ISO 9141 o DS2 propietario. (5) Fusible fundido – revisa el fusible del OBD2 en la caja de fusibles. Si el problema persiste, prueba con otro escáner o verifica con un multímetro que el pin 16 tenga tensión de batería.
