Diagrama OBD2 Volkswagen: pines, ubicación y voltajes
El conector de diagnóstico OBD-II de Volkswagen tiene 16 pines y sigue la norma SAE J1962: la forma y la numeración son idénticas en todas las marcas. Lo que cambia de un Volkswagen a otro coche es dónde se ubica el conector y qué protocolo usa para comunicarse según el año. Abajo tienes la función de cada pin, la ubicación real del conector y los protocolos.
Diagrama interactivo del conector OBD2
Pulsa cada pin para ver su función, voltaje y protocolo.
Alimentación permanente de +12 V desde la batería (incluso con el contacto quitado). Alimenta el escáner.
Pulsa o pasa el ratón por cada pin del conector de tu Volkswagen para ver su función.

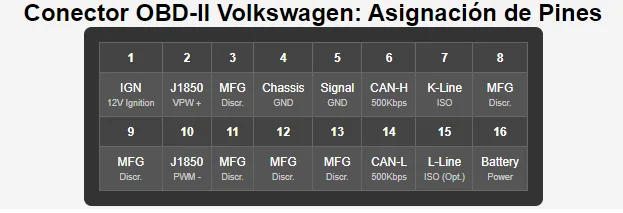

Función de los 16 pines del conector OBD2
| Pin | Función | Tipo |
|---|---|---|
| 1 | Discrecional del fabricante | Libre |
| 2 | J1850 Bus+ (SAE) | J1850 |
| 3 | Discrecional del fabricante | Libre |
| 4 | Masa de chasis | Masa |
| 5 | Masa de señal | Masa |
| 6 | CAN-H (ISO 15765-4) | CAN-Bus |
| 7 | K-Line (ISO 9141-2 / KWP2000) | K/L-Line |
| 8 | Discrecional del fabricante | Libre |
| 9 | Discrecional del fabricante | Libre |
| 10 | J1850 Bus− (SAE) | J1850 |
| 11 | Discrecional del fabricante | Libre |
| 12 | Discrecional del fabricante | Libre |
| 13 | Discrecional del fabricante | Libre |
| 14 | CAN-L (ISO 15765-4) | CAN-Bus |
| 15 | L-Line (ISO 9141-2) | K/L-Line |
| 16 | +12 V de batería (permanente) | Alimentación |
¿Dónde está el conector OBD2 en un Volkswagen?
En los modelos Volkswagen, el conector OBD2 suele encontrarse debajo del volante, junto al panel de fusibles del lado del conductor. Es accesible sin desmontar piezas y, por norma, está a menos de un metro del volante. Si no lo ves a la primera, revisa detrás de tapas embellecedoras o del cenicero.
Aplica a los Volkswagen más comunes en taller: Volkswagen Polo, Volkswagen Golf, Volkswagen Passat, Volkswagen Tiguan, Volkswagen T-Roc, Volkswagen Touran.
Protocolos de comunicación OBD2 en Volkswagen
El Grupo VAG usó KWP2000 (K-Line) hasta mediados de los 2000 y CAN-Bus después. Para funciones específicas, escáner con soporte VAG (VCDS o multimarca compatible).
Desde 2008, todos los vehículos usan obligatoriamente CAN-Bus (ISO 15765-4) sobre los pines 6 y 14. Los modelos anteriores pueden usar ISO 9141-2 o KWP2000 (ISO 14230, K-Line en el pin 7) y, en algún caso, J1850.
En Europa el EOBD es obligatorio desde 2001 en gasolina y 2004 en diésel.
