Introducción al OBD2 y su importancia en el diagnóstico automotriz

El sistema OBD2 (On-Board Diagnostics II) es una pieza clave en el mantenimiento y diagnóstico de vehículos modernos. No solo permite a los técnicos identificar fallos en los sistemas electrónicos, sino que también es una herramienta indispensable para los propietarios que desean conocer el estado de su coche. Gracias a su conectividad estandarizada y la facilidad de acceso, el puerto OBD2 se ha convertido en el lenguaje universal entre los vehículos y las herramientas de diagnóstico.

El OBD2 ha transformado la forma en que se monitorean los coches, facilitando la identificación de problemas que van desde pequeños errores en los sensores hasta problemas más graves en el motor o el sistema de transmisión. Al permitir que las computadoras a bordo generen códigos de error (DTCs), este sistema ha hecho posible que tanto los talleres como los usuarios realicen diagnósticos precisos y rápidos.

¿Qué es el OBD2 y para qué sirve el conector?

El conector OBD2 es el punto de entrada principal para realizar diagnósticos en los vehículos. Ubicado generalmente debajo del tablero, el conector OBD2 cuenta con 16 pines que sirven para diferentes funciones de comunicación entre el vehículo y la herramienta de escaneo. Este conector puede ser utilizado tanto por herramientas de diagnóstico cableadas como inalámbricas, dependiendo del tipo de tecnología que utilice el dispositivo. En lo personal, he utilizado tanto versiones con cables como aquellas que funcionan a través de Bluetooth o Wi-Fi, y las segundas realmente agilizan el proceso, sobre todo en situaciones donde no puedes estar físicamente en el coche.

El OBD2 no solo proporciona acceso a los códigos de error del vehículo, sino que también permite la lectura de datos en tiempo real, tales como la velocidad del motor, el consumo de combustible y la eficiencia de los sistemas de emisiones. Esta versatilidad es lo que ha hecho que el OBD2 sea un estándar en la industria automotriz.

Tipos de conectores OBD2: A y B

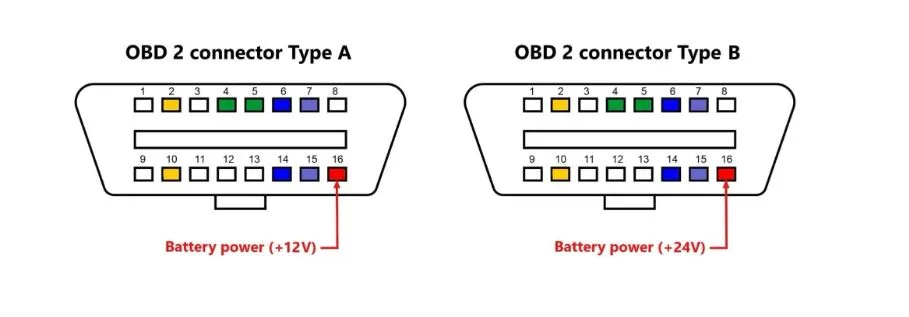

Existen dos tipos principales de conectores OBD2: Tipo A y Tipo B. El conector tipo A es común en vehículos ligeros y funciona con una salida de 12V, mientras que el tipo B se utiliza principalmente en vehículos pesados y trabaja con 24V. Ambos tienen la misma estructura de 16 pines, pero su capacidad de transmisión de datos varía.

En mi experiencia, he notado que los conectores tipo A son mucho más comunes en talleres de diagnóstico, ya que la mayoría de los vehículos que vemos utilizan este tipo de puerto. Sin embargo, la diferencia en voltaje y capacidad de transmisión de datos hace que los conectores tipo B sean ideales para vehículos comerciales o de mayor tamaño.

Explicación detallada del Pinout OBD2

Cada pin en el conector OBD2 tiene una función específica. Aquí está la descripción de los pines más relevantes:

  • Pin 4 y 5: Son los pines de conexión a tierra, tanto para el chasis como para la señal.
  • Pin 16: Proporciona la energía de la batería al dispositivo de diagnóstico.
  • Pin 6 y 14: Son los pines para la comunicación de la red CAN (Controller Area Network), utilizados para la mayoría de los vehículos modernos.
  • Pin 7 y 15: Estos pines están reservados para la comunicación mediante los protocolos ISO 9141-2 e ISO 14230-4 (KWP2000).

Cada fabricante puede tener configuraciones personalizadas para ciertos pines, lo que significa que algunos vehículos podrían tener funciones adicionales a través de otros pines. Por ejemplo, en el conector de Ford, los pines 2 y 10 son utilizados para el protocolo SAE J1850 PWM, una configuración menos común en otros vehículos.

Protocolos de comunicación más usados en el OBD2

Los vehículos utilizan diferentes protocolos para la comunicación a través del conector OBD2. Algunos de los más comunes incluyen:

  • ISO 15765-4 (CAN Bus): Protocolo más reciente y el más utilizado en vehículos a partir de 2008.
  • ISO 9141-2: Utilizado principalmente en vehículos europeos y asiáticos.
  • SAE J1850: Empleado en vehículos estadounidenses, especialmente por General Motors y Ford.

La elección del protocolo depende del fabricante y del modelo del vehículo. En mi experiencia, la mayoría de las herramientas de escaneo modernas pueden manejar múltiples protocolos, lo que facilita la lectura de datos sin importar el tipo de coche.

Diagnóstico remoto con OBD2: La revolución digital

Una de las grandes ventajas que he encontrado en los últimos años es la posibilidad de realizar diagnósticos de manera remota, utilizando interfaces como FlexiHub. Con este tipo de herramientas, no necesitas estar cerca del vehículo para detectar y solucionar problemas. Puedes acceder a los códigos de error y monitorizar el rendimiento del coche desde cualquier lugar con conexión a internet, lo que es especialmente útil para flotas de vehículos o usuarios con coches en diferentes ubicaciones.

FlexiHub permite conectar con el puerto OBD2 de forma inalámbrica, facilitando el acceso remoto al diagnóstico del ECU, algo que he visto mejorar la eficiencia en el trabajo diario, especialmente cuando se maneja más de un vehículo a la vez.

Cómo leer y entender los códigos de error usando OBD2

Los códigos de error OBD2, también conocidos como códigos de DTC (Diagnostic Trouble Codes), son el resultado de los diagnósticos que realiza el vehículo. Estos códigos pueden ser genéricos (válidos para todos los vehículos) o específicos del fabricante. Los códigos más comunes que he encontrado son aquellos relacionados con problemas de emisiones o sensores defectuosos. Por ejemplo, un código P0420 indica un fallo en el catalizador, algo que podría pasar desapercibido sin un escaneo adecuado.

Principales fabricantes y su configuración del OBD2

Algunos fabricantes como Audi, BMW, y Ford tienen configuraciones específicas en su OBD2 que incluyen funciones adicionales en los pines 1, 3, 8 y 9. Estas configuraciones permiten a los fabricantes incluir diagnósticos exclusivos que no están disponibles en otros vehículos. Conocer estas configuraciones puede ser esencial cuando se trabaja en diferentes marcas, algo que he aprendido al manejar varios modelos en mi taller.

Cómo usar herramientas de escaneo OBD2 para optimizar el mantenimiento

Utilizar herramientas de escaneo OBD2 de manera regular es clave para evitar reparaciones costosas a largo plazo. Estas herramientas no solo permiten leer códigos de error, sino que también proporcionan datos en tiempo real que pueden ayudarte a detectar problemas antes de que se conviertan en fallos graves. Personalmente, recomiendo hacer una lectura de OBD2 antes de cada mantenimiento preventivo para asegurarse de que todos los sistemas del vehículo funcionen correctamente.

Futuro del diagnóstico automotriz: Conectividad y herramientas remotas

La tecnología OBD2 seguirá evolucionando, y es probable que veamos una mayor integración con soluciones de diagnóstico remoto y de tiempo real. Los vehículos serán cada vez más inteligentes, y la capacidad de monitorizar y reparar fallos sin estar presente en el coche será la norma. Esto abre nuevas oportunidades tanto para talleres como para usuarios particulares, que podrán realizar un mantenimiento más eficiente y menos costoso.
